UPS电源系统

UPS（UninterruptiblePowerSystem/UninterruptiblePowerSupply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

作用和原理：

在电力系统中， DCS( 分布式控制系统），监控系统、自动化仪表，调度通信系统、微机系统等核心设备对供电质量及可靠性要求非常高，需要专用 UPS 供电，这些负载绝大多数为单相负载。

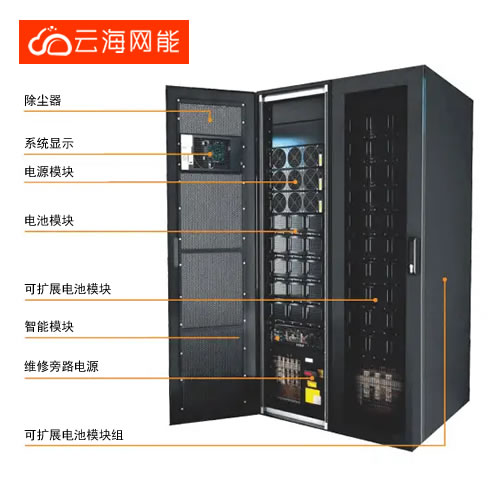

电力UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。

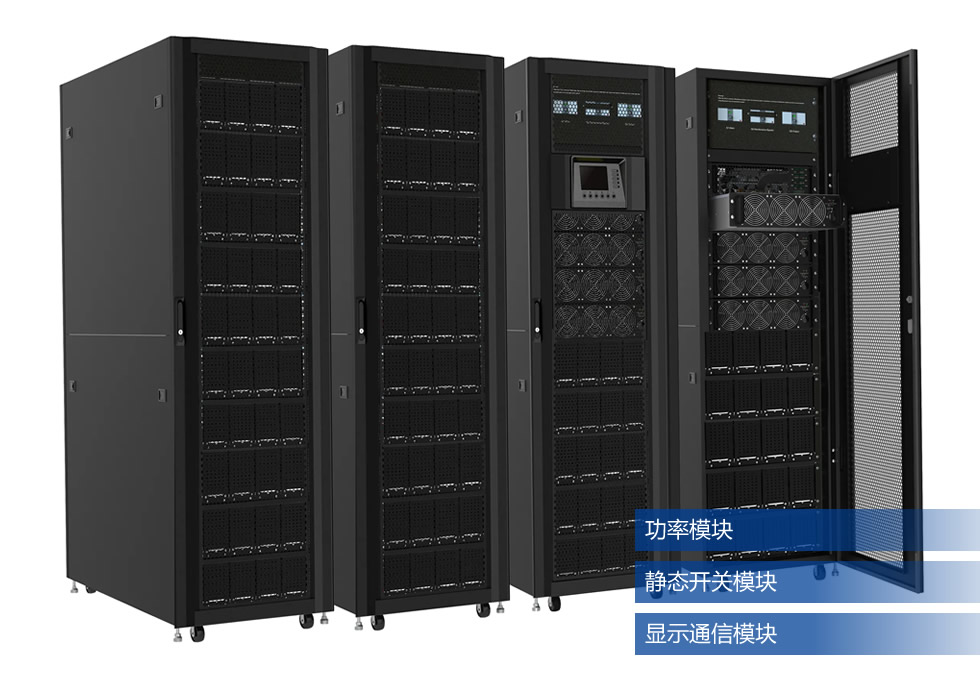

1、电力UPS主机柜：输入输出隔离变压器、整流器、逆变器、静态旁路开关、 旁路开关、逆止二极管；
2、旁路隔离稳压柜：旁路隔离变压器、旁路稳压器、手动/旁路维修开关；
3、馈 线 柜： 回路分配单元、监测仪表、 控制开关及信号指示等；

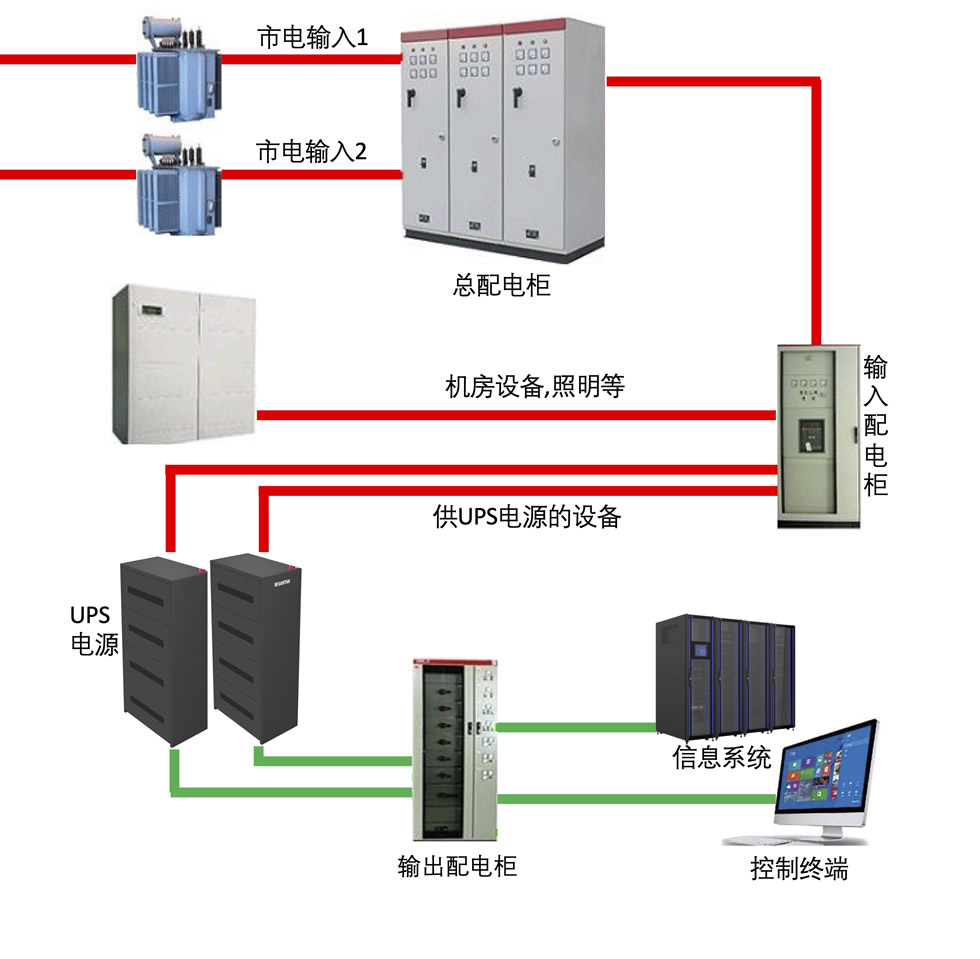

市电正常时，交流电经过隔离、整流滤波后通过逆变器提供稳定的交流电源给负载供电；若交流电输入异常或断电时，则由直流屏经逆止二极管供出直流电，逆变后输出给负载使用。当直流屏欠压或断电时，静态开并切换到交流旁路供电 。

电力UPS不间断电源  是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过大和电压太低都提供保护。
